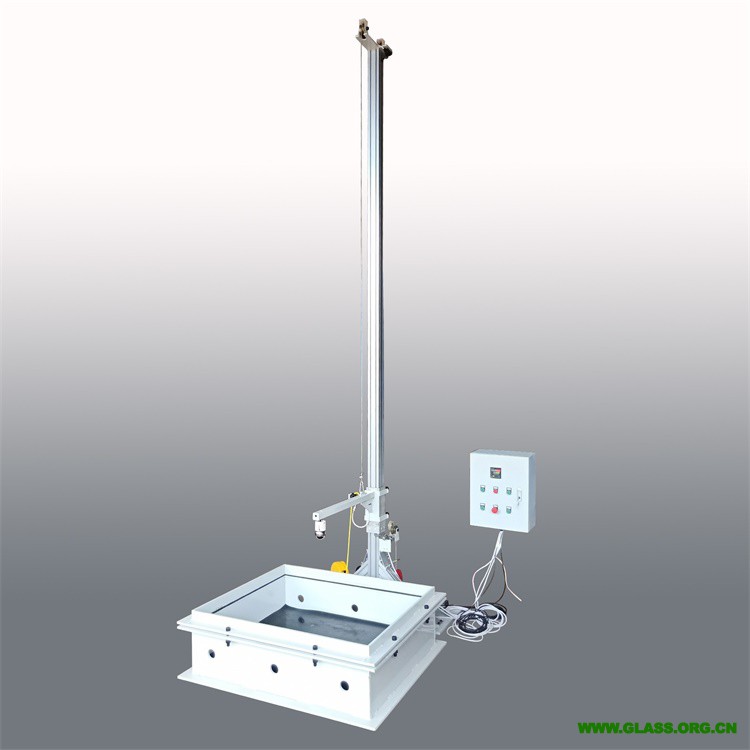

光伏组件和接线盒落球冲击试验机

参照标准

1) UL1703 Flat-Plate Photovoltaic Modules and Panels – Clause 30 Impact Test
2) IEC 60950-1 Impact Test Using a Steel Ball Testing Machine
3) BS EN IEC 62040-1 Uninterruptible power systems (UPS). Safety requirements 4.2.5 Mechanical strength-Impact test

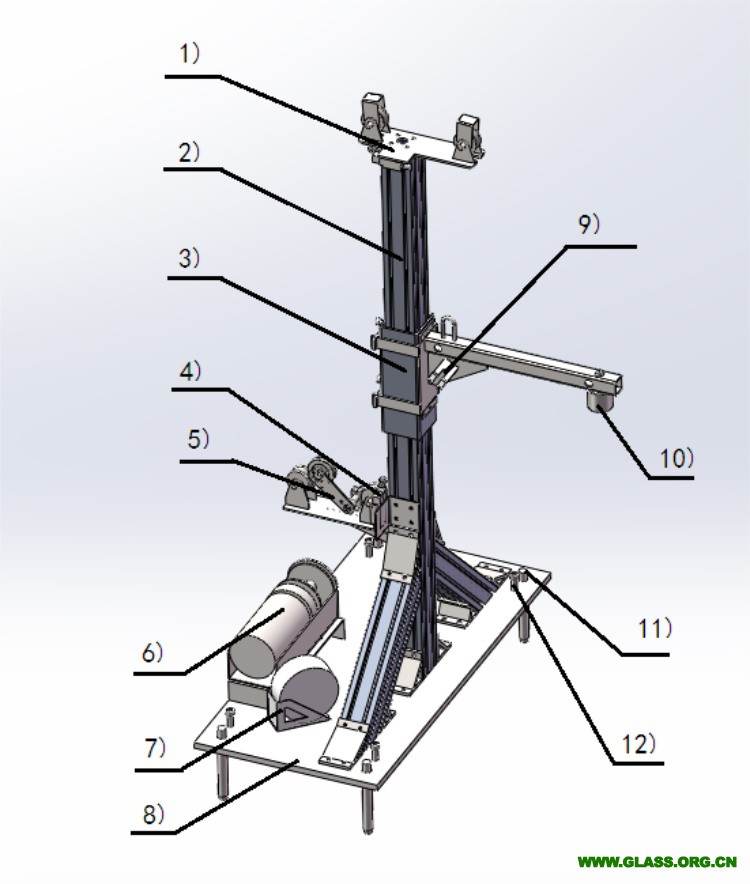

1）顶部滑轮组 2）立柱 3）方管 4）下限位开关 5）编码器支架 6）电机 7）收线器 8）底座

9）释放装置 10）电磁铁 11）膨胀螺栓 12）调平螺

2260g / 82mm 1040g / 63mm 508g / 50mm 227g / 38mm



跌落高度：1000mm -12000mm(高度可根据要求定制)；

橡胶垫：宽15mm，厚度：3mm 硬度：邵尔A50

控制及升降方式：电路控制电磁铁吸盘，手动升降控制杆；

适合试样品610mm/300mm
